Les ortho-photos d'intérieur.

Notre service consiste en la création et la fourniture d'ortho-photos à l'intérieur de Bâtiments. Pour ceux qui ne voient pas ce qu'est une ortho-image, c'est une photo du genre Google Earth, mais très précise et à l'échelle. Nous appliquons la méthode de photogrammétrie par drone à l'intérieur, exactement comme nous le faisions à l'extérieur.  Nous prenons des dizaines, voire des centaines de photos verticales et obliques à l’aide d’un appareil photo pré-calibré et nous mesurons des points de repères (GCP : ground control points) à l’aide de méthodes traditionnelles.

 Ensuite, nous reconstituons une grande photo, vue du dessus et « sans » déformation.  Nous contrôlons la précision des mesures et validons les résultats.  Nous produisons alors les ortho-photos de l’intérieur du bâtiment.

 Nous sortons une image, au format Tiff, à l’échelle demandée et géo-référencée (geotag).  On peut dessiner et prendre des mesures dessus.  Géo-référencée veut dire que si vous insérez cette image dans un logiciel type « autocad », elle se superpose immédiatement et sans intervention, sur le plan de l’architecte.

 Ces orthoimages ont beaucoup d’utilités fort différentes.

 Nous avons choisi de vous présenter 3 exemples concrets de réalisation d’ortho-photos d’intérieur.

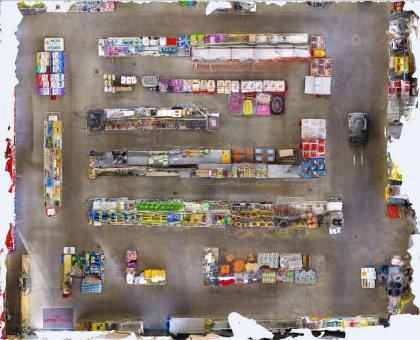

 Le magasin d’aliments pour animaux VANO Nature à Andenne.  Il s’agit d’un franchisé qui vient de demander de réorganiser complètement ses étalages.  Ce sont les experts de Royal Canin qui se chargent du réaménagement complet de celui-ci.

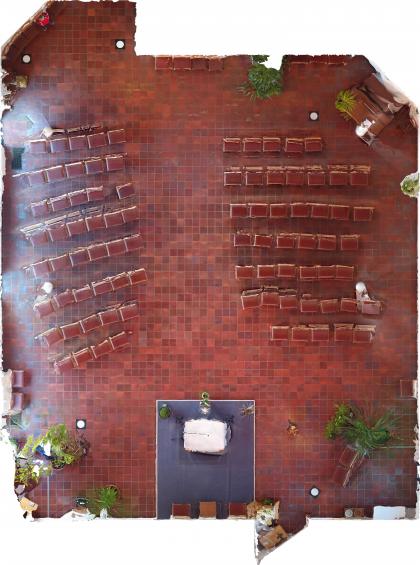

 Le deuxième exemple est l’otho-photo de l’église de Vezin.  L’ortho-photo va servir de plan pour l’installation des chaises et autres, en préparation à des évènements : mariages, communions, baptêmes, enterrements.

 Le troisième exemple est l’intérieur du château Bayard à Dhuy.  Celui-ci a été rénové récemment et est mis en location pour des évènements : mariages, séminaires, soirées, cocktails,…  Nos ortho-photos sont remises au traiteurs et aux organisateurs pour l’installation des tables, écrans,… en préparation des séminaires.  http://www.chateaubayard.be/

 Ces quelques premières réalisations ne sont qu’un début.
